Omschrijving

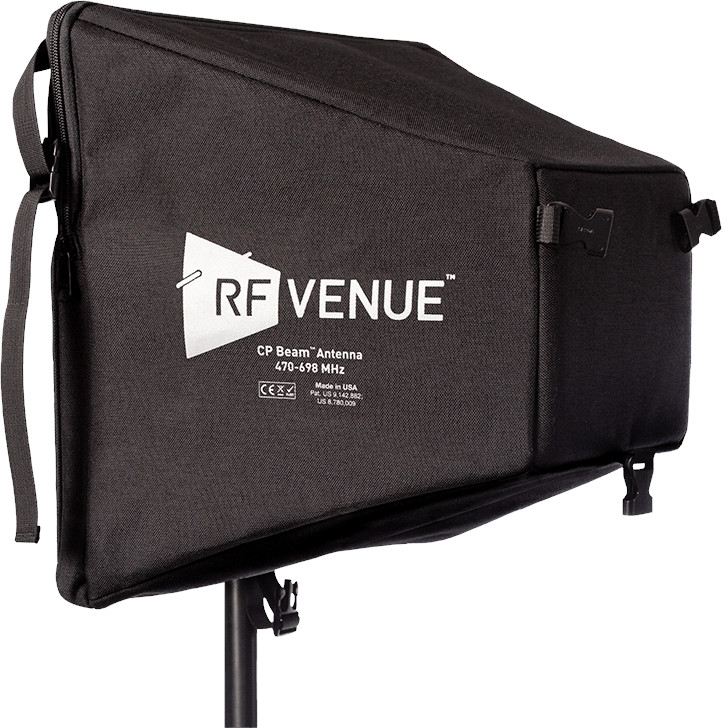

De CP Beam™-antenne is een lichtgewicht, circulair gepolariseerde antenne die niet uitvalt en is ontworpen om een consistent signaal te garanderen bij in-ear monitors (IEM's), draadloze microfoonsystemen en andere UHF-communicatieapparaten.
De CP Beam is eenvoudig op te zetten en te vervoeren – past in een 3HE-racklade en weegt slechts 2,5 kg – en kan worden samengevouwen voor eenvoudige opslag (zie de voor- en na-compressie). In tegenstelling tot andere omvangrijke spiraalvormige antennes waarvoor flightcases nodig zijn, kan de CP Beam snel worden ingezet en opgeborgen.
Wordt geleverd met een N-BNC adapter en statief adapter
Technische specificaties
Bandbreedte: 228 MHz
Gemiddelde return loss: -13.15 dB
Impedantie: 50 Ω
Patroontype: Beam
Polarisatie: RHCP
Azimuth X Bundelbreedte: 63°
Front/Back ratio: -10 dB
Front/Side ratio: -12 dB
Azimuth Y Bundelbreedte: 70°
Front/Back ratio: -9 dB
Front/Side ratio: -12 dB
Overig RF Squint: < 2 dB
Gain: 9 dBd
Lengte: 355 mm
Hoogte: 355 mm
Gewicht: 1100 g
Schroefdraad montage: 1/4-20, 3/8-16, 5/8-27
Bedrijfstemperatuur: -23 tot 54°C / -9 tot 130°F
Kleur: Zwarte stofafwerking
Connectoren: N female (BNC meegeleverd)
