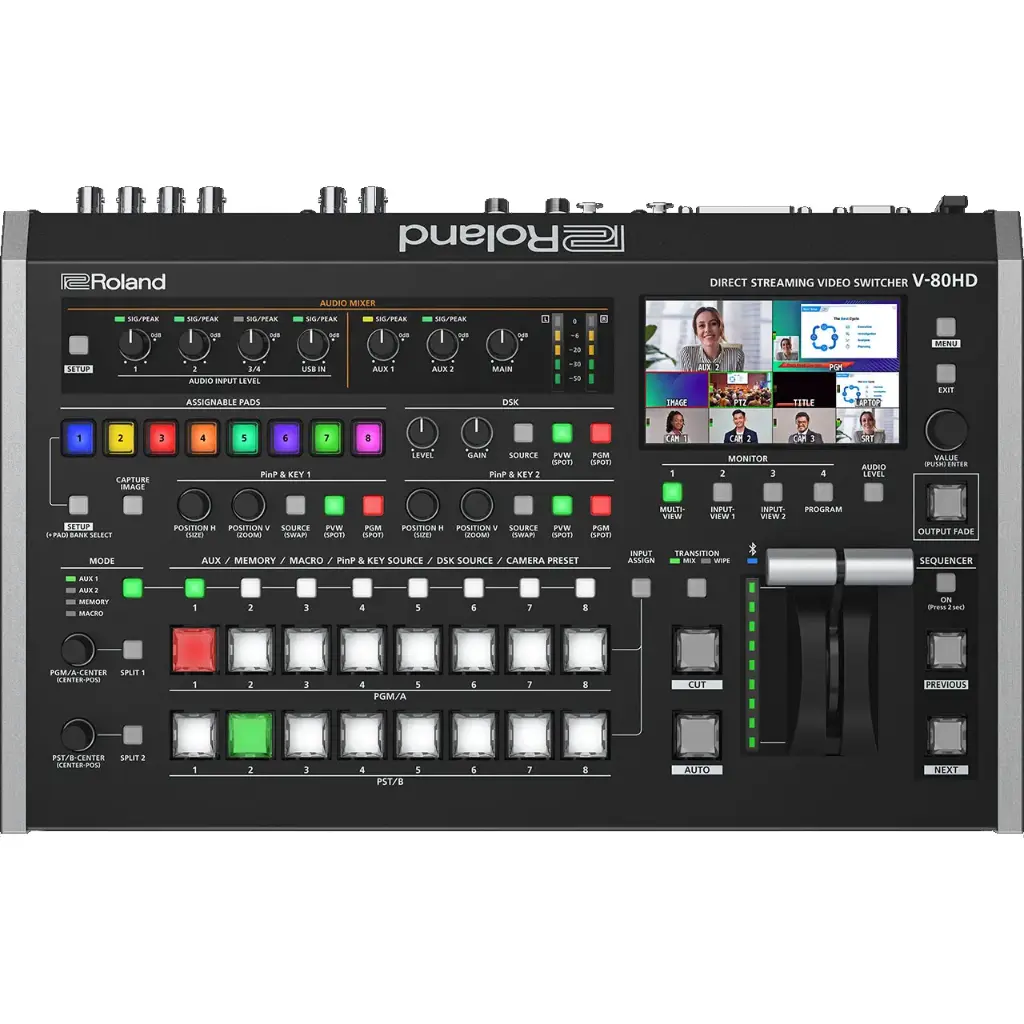

Roland V-80HD

Technische specificaties

Video

Videoverwerking ​ ​4:2:2 (Y/Pb/Pr), 8-bits

Aantal videokanalen ​8 kanalen

Video-ingangsformaten ​HDMI IN 1-4

SDI IN ​ ​ ​ ​1-4

Video-uitvoerformaten ​

HDMI OUT:  ​ ​ ​1-3

SDI OUT:  ​ ​ ​1-2

USB-STREAM: ​ ​ ​1080p; 720p

DIRECTE STREAMING: ​1080p; 720p

Stream- en opnameformaten

Audio Video

Protocols: ​ ​ ​RTMP, RTMPS, SRT

Container: ​ ​ ​FLV (RTMP, RTMPS), MPEG2-TS (SRT)

Opname formaat: ​ ​MP4

Codec: ​ ​ ​ ​H.264, bitrate tot 20.000 kbps

​ ​ ​ ​ ​AAC-LC, 16 bits, 48 ​​kHz, stereo, bitrate tot 384 kbps

Audio ​ ​ ​ ​WAV

Codec: ​ ​ ​ ​Lineaire PCM, 16 bits, 48 ​​kHz, stereo

Videospeler

Bestandsformaat: ​ ​MP4

Codec: ​ ​ ​ ​H.264, gemiddelde bitrate van 20.000 kbps of minder, tot 1080/60p

​ ​ ​ ​ ​AAC-LC, 16 bits, 48 ​​kHz, stereo

​ ​ ​ ​ ​SRT In

Foto's

BMP, PNG, JPEG ​ ​Tot 1920 x 1080 pixels, 24-bits kleur ​

Video-effecten

Overgang: ​ ​ ​Knippen, Mixen (Dissolve/FAM/NAM), Wipe (8 types), SPLIT (2 typen)

Compositie: ​ ​ ​PinP x 2 (Vierkant, Cirkel, Ruit), Keyer x 2 (Luminantiesleutel, Chromasleutel), DSK (Luminantiesleutel, ​ ​ ​ ​ ​ ​    Chromasleutel, Alfasleutel, Externe sleutel), Roland FILL+KEY-modus

Overig: ​ ​ ​ ​Multi-View (4 typen), Horizontaal spiegelen, Verticaal spiegelen, Foto maken, Foto afspelen, Uitgang fade ​ ​ ​ ​ ​    (Audio, Video: Wit of Zwart), Testpatroonuitvoer, Streamvertraging

Audio

Audioverwerking: ​ ​Sample rate: 24 bits, 48 ​​kHz

Aantal audiokanalen: ​28 kanalen

Audioformaten: ​ ​USB STREAM (input/output): Lineaire PCM, 16 bits, 48 ​​kHz, 2 kanalen

Bluetooth (input): ​ ​Lineaire PCM, 16 bits, 48 ​​kHz, 2 kanalen

HDMI IN: ​ ​ ​Lineaire PCM, 24 bits, 48 ​​kHz, 2 kanalen

HDMI OUT: ​ ​ ​Lineaire PCM, 24 bits, 48 ​​kHz, 8 kanalen

SDI IN: ​ ​ ​ ​Lineaire PCM, 24 bits, 48 ​​kHz, 2 kanalen (Voldoet aan SMPTE 299M)

SDI OUT: ​ ​ ​Lineaire PCM, 24 bits, 48 ​​kHz, 8 kanalen (Voldoet aan SMPTE 299M)

Audiospeler

Bestandsformaat: ​ ​WAV (Lineaire PCM, 16 bits, 48 ​​kHz/44,1 kHz, stereo)

Audio-effecten ​ ​

Kanaaleffecten: ​ ​Hoogdoorlaatfilter, Echo-onderdrukker, Anti-feedback, Noise gate, De-esser, Compressor, 4-bands equalizer, ​ ​ ​ ​ ​Stemvervormer, Vertraging, Automatische mixage

Mastereffecten: ​ ​Reverb, 4-bands equalizer, Compressor/Limiter, Loudness Auto Gain Control, Adaptieve ruisonderdrukking, ​ ​ ​ ​ ​    Laagfrequentiefilter, 15-bands GEQ, Vertraging

Overig: ​ ​ ​ ​Uitgangsvervaging, TesttoonuitgangGemeenschappelijke sectie

Opnamemedia: ​ ​SDHC/SDXC-kaart

USB-flashdrive ​

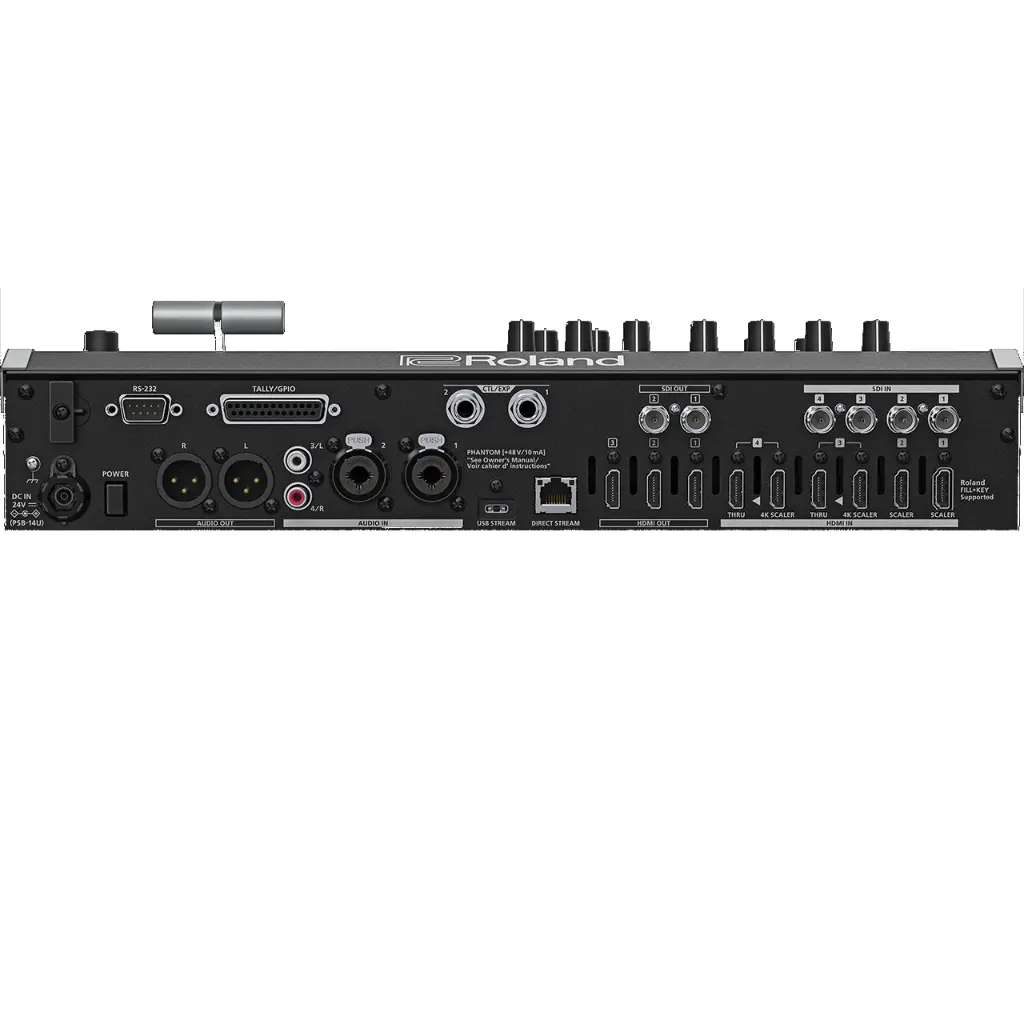

Aansluitingen

Video-ingangsaansluitingen

HDMI IN 1-4: ​ ​ ​HDMI type A x 4

SDI IN 1-4: ​ ​ ​BNC type x 4

HDMI IN 3-4 THRU: ​HDMI type A x 2

SDI OUT 1-3: ​ ​ ​BNC type x 2

USB STREAM: ​ ​USB Type-C (R)

Audio-ingangen

Analoog:

AUDIO IN 1-2: ​ ​Combo-type (XLR, 1/4-inch TRS-jack), fantoomvoeding DC 48V

AUDIO IN 3/L, 4/R: ​ ​RCA-jack

Digitaal:

USB STREAM: ​ ​USB Type-C (R)

HDMI OUT 1-3: ​ ​HDMI type A x 3

HDMI IN 3-4 THRU: ​HDMI type A x 2

SDI OUT 1-2: ​ ​ ​BNC-type x 2

Audio-uitgangsaansluitingen

Analoog:

AUDIO OUT 1-2: ​ ​XLR-type

Hoofdtelefoon: ​ Stereo 1/4-inch jack-aansluiting

Digitaal:

USB STREAM: ​ ​USB Type-C (R)

Bluetooth

HDMI OUT 1-3: ​ ​HDMI type A x 3

HDMI IN 3-4 THRU: ​HDMI type A x 2

SDI OUT 1-2: ​ ​ ​BNC-type x 2

Overige aansluitingen

USB HOST: ​ ​ ​USB A-type (voor USB-flashdrive, voor afstandsbediening via USB-numeriek toetsenbord)

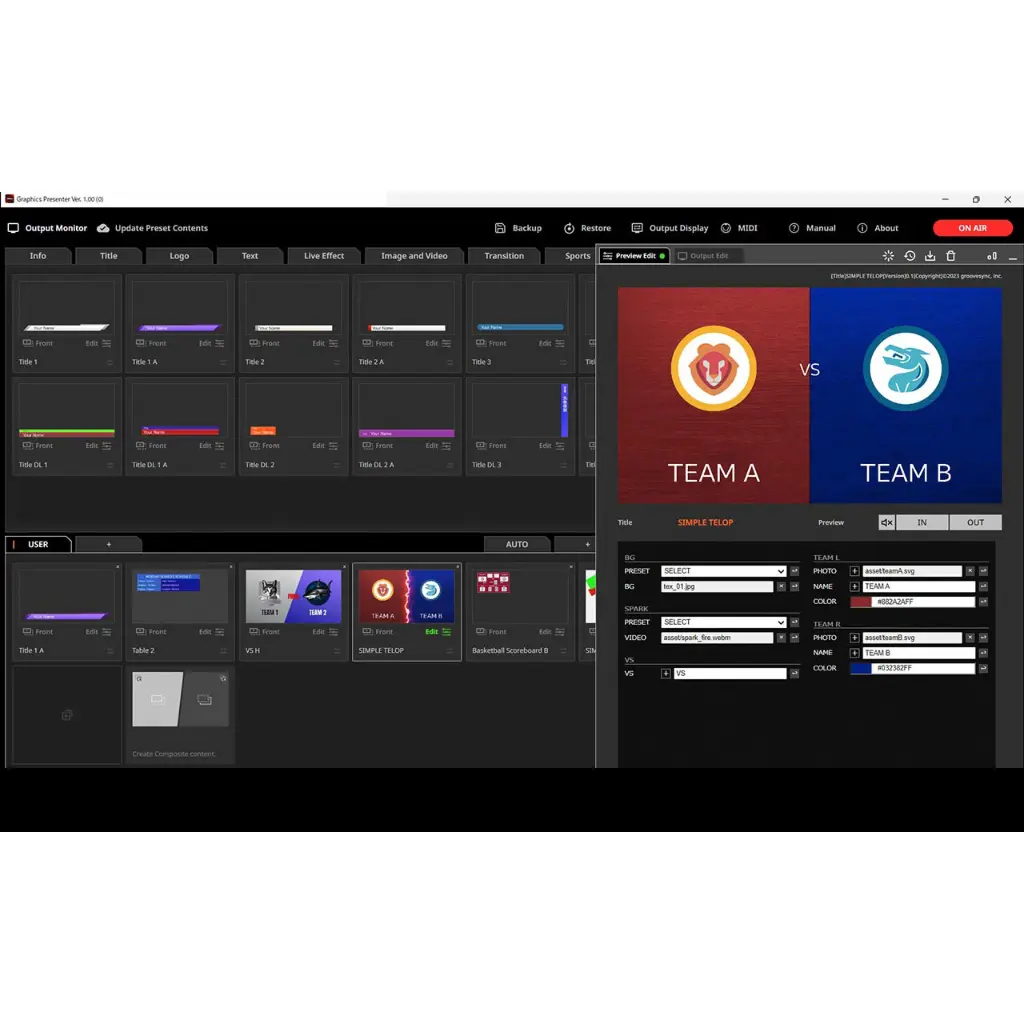

USB STREAM: ​ ​USB Type-C (R) (voor afstandsbediening via pc en iPad, grafische presentator)

Bluetooth: ​ ​ ​voor afstandsbediening via iPad

CTL/EXP 1, 2: ​ ​ ​1/4-inch TRS jack-aansluiting (voor afstandsbediening via voetschakelaar en expressiepedaal)

TALLY/GPIO: ​ ​ ​DB-25-type (vrouwelijk) (Tally/GPO: 16, GPI: 8)

RS-232: ​ ​ ​ ​DB-9 type (mannelijk) (voor afstandsbediening)

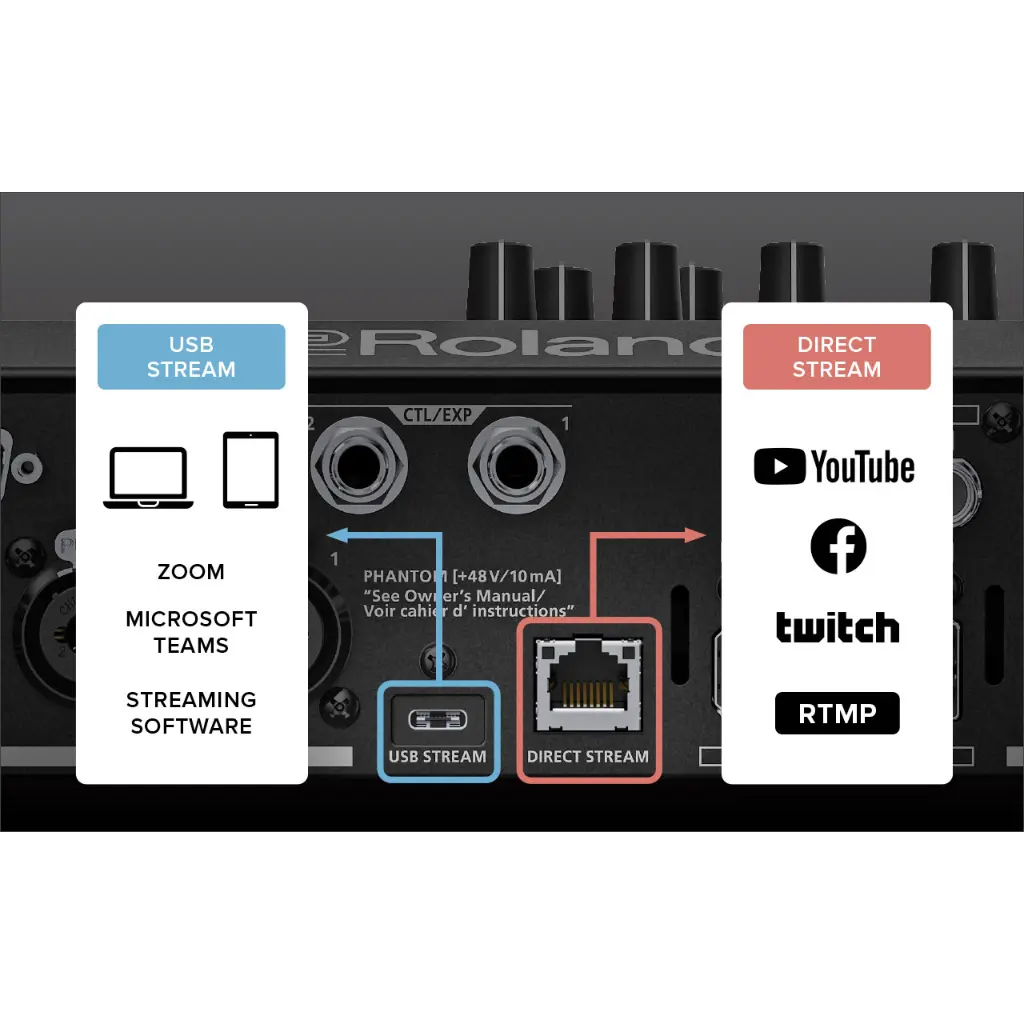

DIRECT STREAM: ​RJ45, 1000BASE-T (voor livestreaming, SRT In/Out en afstandsbediening)
